é um dos principais fabricantes e fornecedores de conjunto gerador de gás de estrutura aberta yc16vcg-1500n5hc na China. Fique à vontade para vender equipamentos de alta qualidade a granel fabricados na China aqui e obter cotação de nossa fábrica. Também aceitamos encomendas personalizadas.

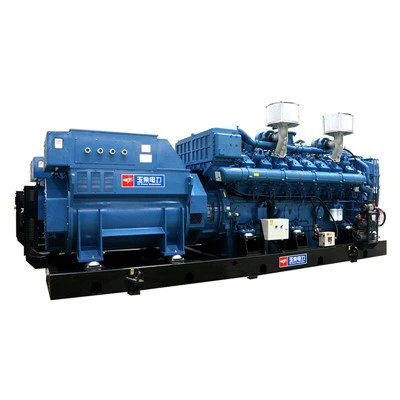

YC16VCG-1500N5HC
Potência nominal: 1500 kW
Fonte de gás: gás natural (CH4Maior ou igual a 85%)
Tensão/frequência::10,5kV/50 Hz
Introdução do produto
Alta confiabilidade
Com base na plataforma madura de design e produção de produtos, a Yuchai desenvolveu e fabricou de forma independente materiais resistentes ao desgaste em altas-temperaturas-e componentes de alta{2}}resistência (incluindo bloco de cilindros, cabeçote de cilindro, eixo de comando, virabrequim e base comum) adequados para grupos geradores a gás, melhorando significativamente a confiabilidade e a durabilidade do produto.
01
Alta eficiência e respeito ao meio ambiente
A aplicação de tecnologias maduras, como combustão enxuta, módulo de ignição de capacitor de alta{0}}energia, câmara de combustão patenteada pela Yuchai, turbocompressor de alta eficiência e controle de circuito fechado-do sensor de oxigênio garantem combustão de gás eficiente e limpa, controle preciso da proporção de ar-gás, maior consistência e estabilidade de desempenho e baixas emissões.
A câmara de engrenagem traseira patenteada da Yuchai, a tecnologia de engrenagem de malha de linha-pontual e a tecnologia de quatro{1}}válvulas são aplicadas ao motor a gasolina, reduzindo efetivamente o ruído mecânico, o ruído de exaustão e a temperatura de exaustão do trem de força e garantindo a facilidade de uso para os operadores e para o ambiente natural.
02
Baixos custos de manutenção
As tecnologias patenteadas de camisa de cilindro, anel de pistão e vedação de válvula da Yuchai são aplicadas, reduzindo significativamente a taxa de consumo de óleo lubrificante e estendendo o ciclo de troca do óleo lubrificante para mais de 1.500 horas. O grupo gerador a gás é equipado com peças de boa universalidade e manutenção conveniente, reduzindo significativamente o custo de manutenção dos equipamentos de geração de energia.
03
Proteção de segurança
O grupo gerador é equipado com um sistema independente de controle de grupo gerador maduro para realizar um controle estável, um monitor de detonação para cada cilindro para realizar o monitoramento da condição do grupo gerador-em tempo real, bem como válvulas à prova de explosão-do cárter e do tubo de entrada, garantindo a segurança do grupo gerador.
04
Alternador
O alternador tem as vantagens de alta eficiência de geração, baixo aumento de temperatura, baixa taxa de distorção de forma de onda, bom desempenho dinâmico e operação paralela AVR estável, bem como confiabilidade e durabilidade de primeira classe, e pode atender aos requisitos de serviço de vários ambientes severos.
05
Faixa padrão
|
NÃO. |
Nome da peça
|
Unidade |
Quantidade |
NÃO. |
Nome da peça
|
Unidade |
Quantidade |
|
1 |
Motor a gasolina
|
Definir
|
1 |
6 |
Gabinete de controle do grupo gerador
|
Unidades.
|
1 |
|
2 |
Grupo de válvulas
|
Definir
|
1 |
7 |
Silenciador, fole
|
Definir |
1 |
|
3 |
Alternador
|
Unidades.
|
1 |
8 |
Bateria
|
Definir
|
1 |
|
4 |
Base comum
|
Unidades.
|
1 |
9 |
Ferramentas de acompanhamento
|
Definir |
1 |
| 5 |
Acoplamento flexível
|
Unidades.
|
1 | 10 |
Documentos de acompanhamento
|
Definir | 1 |
| 1. As peças do radiador são opcionais. 2. Os documentos que acompanham incluem manual de operação, esboço e desenho de instalação, lista de parâmetros técnicos, especificações do motor, especificações do gabinete elétrico, diagrama de fiação e manual de serviço de três garantias. |
|||||||
Função de controle
|
Função básica |
Interruptor de alimentação, inicialização, desligamento, parada de emergência e controle de fechamento e abertura
|
|
Função de exibição |
Tensão de fase, tensão de linha, corrente, frequência, sequência de fase, potência ativa, potência reativa, potência aparente, fator de potência, saída de energia cumulativa, velocidade, pressão do óleo, temperatura do líquido refrigerante, temperatura de exaustão, tempo de operação do grupo gerador, tempos de inicialização cumulativos e tensão da bateria
|
|
Função de proteção |
Proteção contra sobrevelocidade, proteção contra subvelocidade, proteção contra sobretensão, proteção contra subtensão, proteção contra sobrefrequência, proteção contra subfrequência, proteção contra sobrecorrente, proteção contra sobrecarga, proteção contra baixa pressão de óleo, proteção contra alta temperatura da água, proteção contra alta temperatura de exaustão, proteção contra baixa tensão da bateria e proteção contra falha de carga |
Tamanho e peso da unidade
| Dimensões líquidas e peso do grupo gerador |
A
|
B
|
C
|
Peso
|
|
6.033 mm
|
2.090 mm
|
2.744 mm
|
22.500 kg
|
Nota: Os dados e informações acima serão atualizados com a atualização do produto, e Yuchai reserva-se o direito de fazer alterações técnicas.
Tag: conjunto de gerador de gás de estrutura aberta yc16vcg-1500n5hc, China yc16vcg-1500n5hc conjunto de gerador de gás de estrutura aberta fabricantes, fornecedores, fábrica, Yuchai
| Parâmetros do conjunto gerador | |
| Modelo |
YC16VCG-1500N5HC
|
| Potência nominal |
1500kW/1875kVA
|
| Velocidade nominal |
1000 rpm
|
| Tensão nominal |
10,5 kV
|
| Corrente nominal |
103.4A
|
| Freqüência |
50Hz |
| PF | 0,8 (atrasado) |
| Eficiência do gerador |
Maior ou igual a 38%
|
| Taxa de consumo de combustível sob carga total |
395 m³/h
|
| Barulho |
Menor ou igual a 114dB(A)@1m
|
| Método inicial |
eletrônico
|
| Peso |
22.500 kg
|
| Parâmetros do motor | |
| Modelo |
YC16VC2240N-D30
|
| Potência nominal |
1.650 kW
|
| Velocidade nominal |
1000 rpm
|
|
Número de cilindros:
|
16 |
|
Forma
|
Tipo-V, quatro-tempos, refrigeração-a água
|
| Diâmetro × curso (mm) |
200mm×210mm
|
|
Deslocamento
|
105.6L
|
| Taxa de compressão |
11.5:1
|
|
Sistema de controle
|
ECU
|
|
Taxa de consumo de óleo
|
Menor ou igual a 0,3 g/kWh
|
|
Capacidade do líquido refrigerante (excluindo radiador)
|
260L
|
|
Capacidade de óleo
|
460L
|
|
Intervalo de revisão
|
80000h
|
|
Parâmetros do alternador
|
|
|
Modelo do alternador
|
YC-1500-6H
|
|
Modo de fiação
|
sistema trifásico-quatro{1}}fios (tipo Y)
|
|
Modo de regulação de tensão
|
AVR
|
|
Grau IP
|
IP23
|
|
Classe de isolamento
|
H
|
| Parâmetros de equilíbrio térmico | |
|
Calor do líquido refrigerante da camisa do cilindro (±8%)
|
613kW
|
|
Calor do refrigerante do resfriador de óleo (±8%)
|
346kW
|
|
Calor total do líquido refrigerante do sistema de resfriamento-de alta temperatura (±8%)
|
959kW
|
| O líquido refrigerante aquece o estágio secundário do intercooler (± 8%) |
594kW
|
|
Calor total do líquido refrigerante do sistema de resfriamento-de baixa temperatura (±8%)
|
594kW
|
|
Calor residual dos gases de escape (com a temperatura dos gases de escape até 120 graus) (±8%)
|
937kW
|
|
Calor radiante total (±8%)
|
163,5 kW
|
| Parâmetros de resfriamento | |
|
Taxa de fluxo de água circulante-de alta temperatura
|
72 m³/h
|
| Temperatura de entrada da água circulante-de alta temperatura (±2%) |
75 graus
|
| Temperatura de saída da água circulante-de alta temperatura (±2%) |
87 graus
|
|
Taxa de fluxo de água circulante-de baixa temperatura
|
72m³/h
|
|
Baixa-temperatura da água de entrada (±2%)
|
40 graus
|
|
Baixa-temperatura da água de saída (±2%)
|
44,3 graus
|
|
Parâmetros de admissão e exaustão
|
|
|
Entrada de ar
|
7.831 kg/h
|
|
Entrada de gás
|
301,5kg/h
|
|
Deslocamento de ar
|
8.132,5kg/h
|
|
Temperatura de escape após turbocompressor (±5%)
|
Menor ou igual a 500 graus
|
| Condições de teste | |
|
Valor calorífico do gás
|
10 kWh/m³
|
|
Conteúdo volumétrico de metano
|
Maior ou igual a 90%
|
|
Temperatura do gás
|
10~40 graus
|
|
Umidade do gás
|
＜60%
|
|
Pressão de entrada de gás
|
15~30 kPa
|
|
Pressão negativa de entrada de ar
|
>-3kPa
|
|
Contrapressão de escape
|
<5kPa
|
|
Pressão atmosférica absoluta
|
101,32kPa
|
|
Temperatura ambiente
|
25 graus
|
|
Umidade relativa
|
Menor ou igual a 30%
|
| Altitude |
Menor ou igual a 1000m
|
|
Nota: Todos os dados do grupo gerador a gás são medidos no ambiente de teste acima.
|
|
